本文主要講一種風扇與散熱片組合的電腦散熱風扇，它是將風扇則裝在斜向板體以及部份切割散熱片上，可使風快速導入較熱的中下部位，達到較好散熱效果的用于電腦中央處理器(CPU)的
散熱裝置。
電腦是現代人必備的電子資訊產品，現在幾乎是每人擁有一臺。而電腦的運行全靠中央處理器來執行，在執行運作的時間上，經由電力的輸送必定會產生高溫，而在產生高溫時，若不將之
散熱，則會使電腦的運行及執行系統出現不穩定的情況，故一般在中央處理器上會設置有--散熱風扇，使產生的高溫得以散熱。

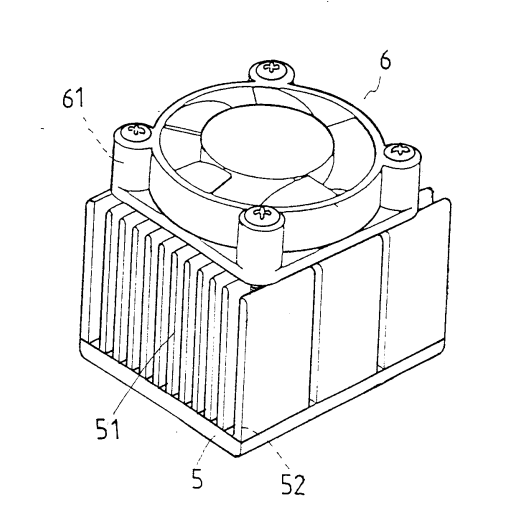

請參閱圖1所示，慣用的散熱風扇主要包含了一個散熱座及一個風扇,其中:該散熱座為一平板，上緣設有散熱片; 而該風扇風扇于散熱片的上，在風扇與散熱座各端角分別設有對應的固定孔
及螺桿孔,通過一螺桿使散熱座及風扇結合成--體，而后，該散熱風扇再與中央處理器設置成型。
利用上述的結構，在電腦運作時，該風扇同時啟動旋轉,使風力吹向散熱葉及中央處理器的處來達到散熱，但由于：
1、因中央處理器設置于散熱座的中央位置處，故在散熱座中央下面部位的溫度為最高溫，而通常此處的散熱，本來就不易。
2、一般設置在散熱座上的風扇在運轉時，以逆時針或順時針方向呈螺旋狀將風導入，通常風力只在外環圍處達到散熱，而中間位置幾乎呈無風狀態，無法使最高溫的中央部位達到散熱效果
。
這種風扇與散熱片組合的電腦散熱風扇，利用本裝置達到可使中央處理器的中央部位所散放的高溫快速散熱的功效。為實現上述目的，本實用新型提供一種風扇與散熱片組合的電腦散熱風
扇，它由散熱座、風扇及導風蓋組合而成，其中散熱座底板配合中央處理器單元尺度成型的平板，而于平板的一側緣延設一斜向板體，散熱座底板的上端面設有數列散熱片，且靠近風扇側的
整列散熱片，切割呈弧面狀;
風扇組設于散熱座的斜向板體上，且由風扇頂端上方處至散熱片的中央位置處設一導風蓋。
散熱座底板側緣可先向上延設一高度后，再延設該斜向板體。:本實用新型具下列所述的特點和優點:
(1)本實用新型為--種風扇與散熱片組合的電腦散熱裝置，利用風扇設置于散熱片的側面，可使風力形成側吹的方式，由于此側吹方式的流場順暢，可將風順利地吹向中央處(因中央部位為
最高溫的處)，以達到散熱效果。
(2)本實用新型為一種風扇與散-熱片組合的電腦散熱裝置，利用風扇組設于散熱座的斜向板體上，使之形成-傾斜角度，在風扇運轉時，其風向則可往下吹至散熱座的中央底部位置(因中央
部位為最高溫的處)。
(3)本實用新型為一種風扇與散熱片組合的電腦散熱裝置，利用首列散熱:片切除呈弧面狀的設計，可減少風阻，更可將風快速導入中央部位(因中央部位為最高溫的處)，達到散熱效果。
(4)本實用新型為一種風扇與散熱片組合的電腦散熱裝置，利用風扇至散熱片上所設置的具平滑曲線的導風蓋，可將風扇外吹的風導入中央部位，防止吸入的風外流，因而提高效率。
附圖說明如下:
圖1是公知結構的立體外觀示意圖;
圖2是本實用新型的立體外觀示意圖;
圖3是本實用新型的側視示意圖:
圖4是本實用新型的另- :實施狀態示意圖。圖號說明:
10、散熱座 101、底板 102、斜向板體103、散熱片 104、弧面狀20、 風扇30、道風蓋 301、片體A中央處理器單元
現對照附圖對本實用新型實施例作進一步的詳細說明。
請參閱圖2所示，其為本實用新型的立體外觀示意圖，本實用新型為一種風扇與散熱片組合的電腦散熱裝置1，由一散熱座10、-風扇20及一導風蓋30所組合而成:其中:
該散熱座10底板101 配合中央處理器單元A尺度成型的平板，而在平板的一側緣延設一斜向板體102，散熱座10底板101的上端面設有復數列散熱片103，且靠近風扇20側的整列散熱片 103，
切割呈弧面狀104。該風扇20組設于散熱座10的斜板體102上，由風扇20頂端上方處至散熱月103的適當位置處設一平滑狀的導風蓋30，且該導風蓋30至散熱片103處的兩側向下各延設一片體
301,鎖設于散熱座10底板101.上，以達一固設定位。
請繼續參閱圖3，當電腦運行時，在中央處理器的位置會產生較高的溫度，此時，利用組設于側面的風扇20的運轉將風吸進，側吹導入散熱片103 中，且首列的散熱片103為弧面狀104的設計
，更可將風快速導入中央部位，而,斜向板體102的作用則在于能使風向向下，使風吹向散熱座10的中央底部位置(因中央部位為最高溫的處)，達到散熱效果。
另外，該風扇20至散熱片103 上所設的平滑導風蓋30將風扇外吹的風導入中央部位，亦可防止吸入的風外流，因而提高效率。
另在電腦零件組裝的空間限制下，本實用新型的一~種風扇與散熱片組合的;電腦散熱裝置中的斜向板體可由散熱座底板側緣向上延設一適當高度后，再延設該斜向板體(如圖4所示)，利用此
方式可使散熱座與斜向板體處的空間，可配合電腦零件組裝時的空間運用。
