本文涉及一種電腦主機殼內部的散熱風扇組裝結構，特別是利用此種組裝結構，可以將散熱風扇調整到最接近會產生熱量的元件的位置，以提高電腦主機的散熱效率。

一般的電腦主機殼體內部均會在主機板上設置中央處理器(CPU)、多數個IC晶片與至少-一個電源供應器，而CPU與IC晶片在運算時會產生熱量，運算速度越快，所產生的熱量越高;尤其是網絡伺服器中的CPU與IC晶片由于必須處理大量的資料，其所產生的熱量更較一般的家用電腦高出很多;電源供應器動作時也會產生熱量;主機殼體內部的熱量若不能及時排除，將會影響CPU與IC晶片的性能，甚至導致燒毀。因此，電腦制造商均十分注重主機的散熱效率。

一般大型的網絡伺服器主機內部空間通常較家用電腦的主機空間大，所設置的元件通常也較多，因而產生的熱量較-般的家用電腦更多;雖然主機殼體的后方-般都會設置散熱風扇來排除主機殼體內部的熱量，但是因為網絡伺服器的每一個單元主機殼體的內部空間受到特定規格尺寸的限制，再加上設在主機板上的多數連接槽已幾乎占滿了主機殼體后方的面板，無法再設置多余的散熱風扇，因而僅能利用設在電源供應器本身所設置的散熱風扇作為將主機殼體內部的熱量排出的主要散熱元件;又因為伺服器主機的內部空間較大，為了提高散熱效果,通常也會在主機殼體內部的接近中間位置設置復數個排成一列的散熱風扇，藉由這些內部的風扇先將會發熱的元件所產生的熱量抽取到主機殼體的后方,再由電源供應器的風扇將熱空氣進-步排出主機殼體外。

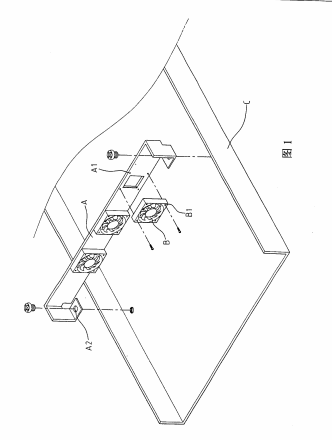

如圖1所示，傳統上在網絡伺服器主機殼體內部的風扇組裝結構，是在一長條板狀的固定座A的固定位置設置復數個螺孔A1,而且通常是以四個螺孔為一組，每-組的四個螺孔A1均對應于一般散熱風扇 B所設的四個洞孔B1的位置,藉以利用螺絲穿過風扇B的洞孔B1后再鎖入螺孔A1以將風扇B固定在固定座A上;固定座A的下方則設有復數洞 孔A2，其提供利用螺絲穿過該洞孔A2而鎖固于主機殼體底部。

基于提高散熱效率的考慮，使用者有時會視情況調整主機殼體內部的散熱風扇位置，以讓風扇更接近發熱的元件。但由于前述傳統的固定座是以四個洞孔為-組以用來組裝一個散熱風扇，所以相鄰兩組洞孔之間的間距.很大，風扇由其中一組洞孔拆下而欲安裝于相鄰的另-組洞孔時，因為風扇的位移量很大，如一來即不容易小幅度地調整風扇最接近發熱元件的位置，因而無法達到更高的散熱效率。

本文是基于前述設在主機殼內部的風扇組裝結構所存在的缺陷加以改進。

本文的主要目的在提供一種電腦主機殼內部的散熱風扇組裝結構，其是在主機殼體的內部底面上較密集的設置復數凸部，而且在主機殼體上設有橫梁，另外提供用來安裝散熱風扇的獨立固定座,乃將固定座的上、下方分別固定于所述的橫梁與凸部，因而使固定座在變換所固定的位置時，可以縮短其位移量，進而讓安裝于固定座的散熱風扇可以被小幅度地調整與發熱元件的距離，以提高其散熱效率。

基于此，本文所提供的電腦主機殼內部的散熱風扇組裝結構,是在主機殼體的底面上設置復數凸部，且在主機殼體的上面設有橫梁，該橫梁設置有復數對應于每一凸部位置的螺孔;另外所設用來組合散熱風扇的固定座上、下方分別設有洞孔，利用下方的洞孔套合于主機殼體底面的凸部，而上方的洞孔則利用螺絲鎖固于橫梁上，以將固定座固定在主機殼體;該固定座可以很方便地組裝及拆卸，進而容易因應所欲散熱的元件的位置而變換散熱風扇位置。
